USB PD + DC/DC コンバータ電源基板

品名出力電圧
PWR-USBDCDC3.33.3V
PWR-USBDCDC55V
PWR-USBDCDC1212V


First of all

出力電流によっては基板が高温になるので十分な放熱を構じてください

Specifications

  • 最大電流: 3A (無放熱での実用は周辺温度により約 1.5A 程度)
  • 出力電圧: 3.3V, 5V, 12V (設定による)
  • USB Type-C コネクタによる電源入力

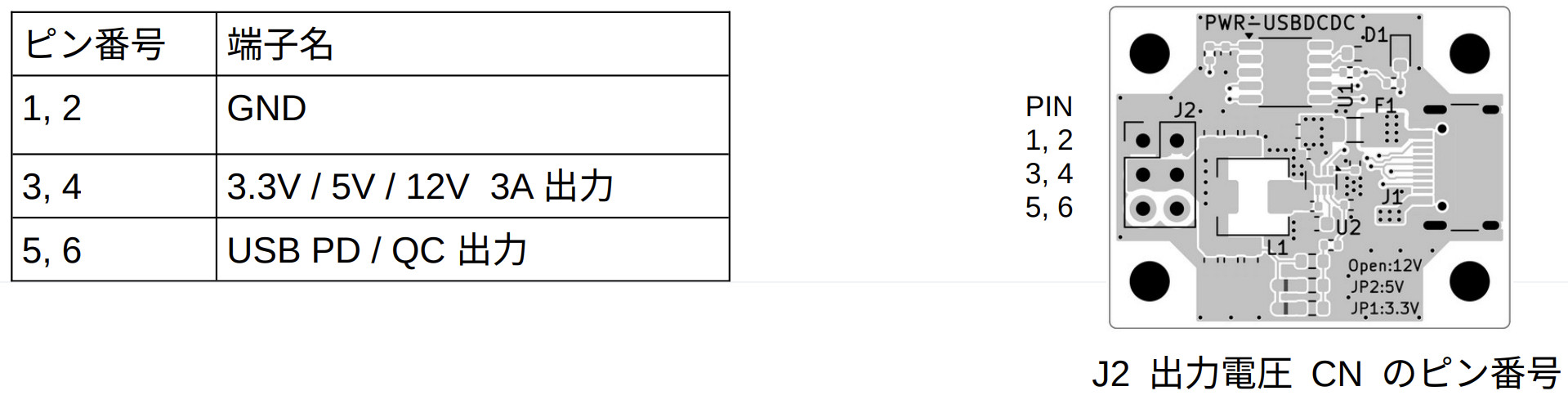

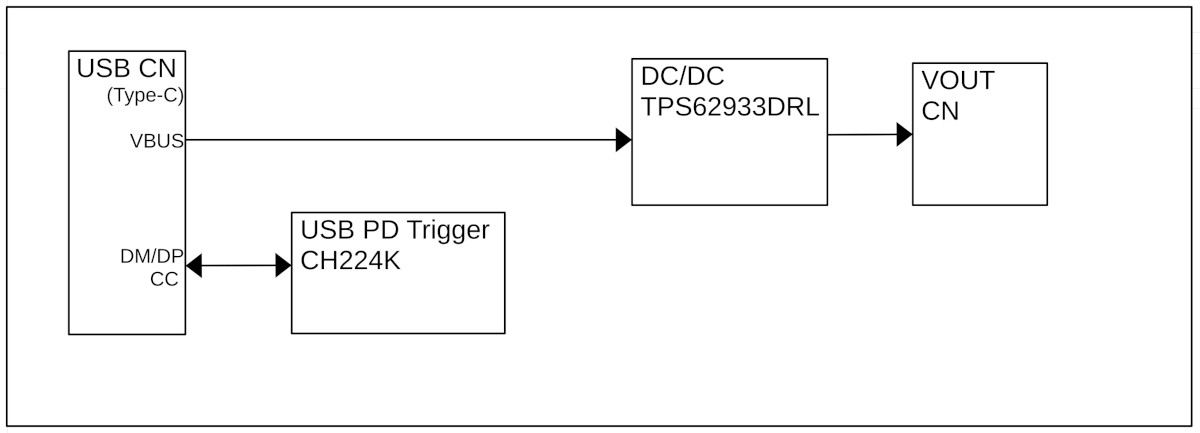

  • USB PD 時: 20V, QC 時: 12V を要求

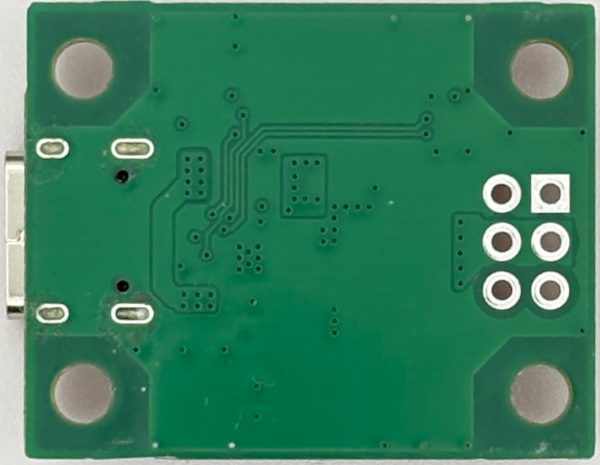

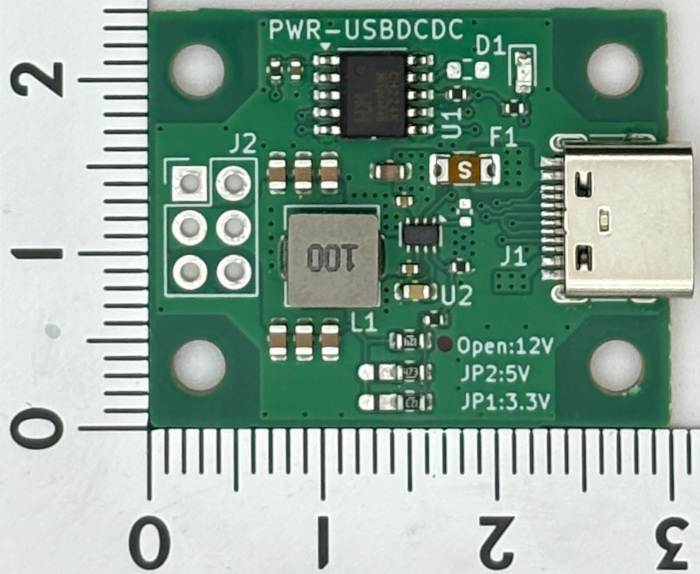

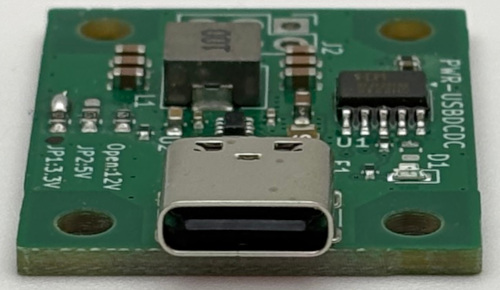

  • 基板サイズ: 30 x 24 mm

    • Documents

    製品説明書 JP

    Schematics

    Firmware


    Configuration files

    Examples (code, setup, etc)


    2A 負荷時の効率測定値 (N=1)
    PD 20Vin
    R3=NC    		PD 9Vin
    R3=6.8k    		QC 12VinPC 5Vin
    3.3Voutin 8.08W
    out 6.73W
    83.3%    		in 7.79W
    out 6.73W
    86.4%    		in 7.79W
    out 6.73W
    86.4%    		in 7.69W
    out 6.47W
    84.2%
    5Vouin 12.02W
    out 10.4W
    86.5%    		in 11.59W
    out 10.4W
    89.7%    		in 11.7W
    out 10.4W
    88.9%
    12Vouin 26.4W
    out 24.4W
    92.5%
