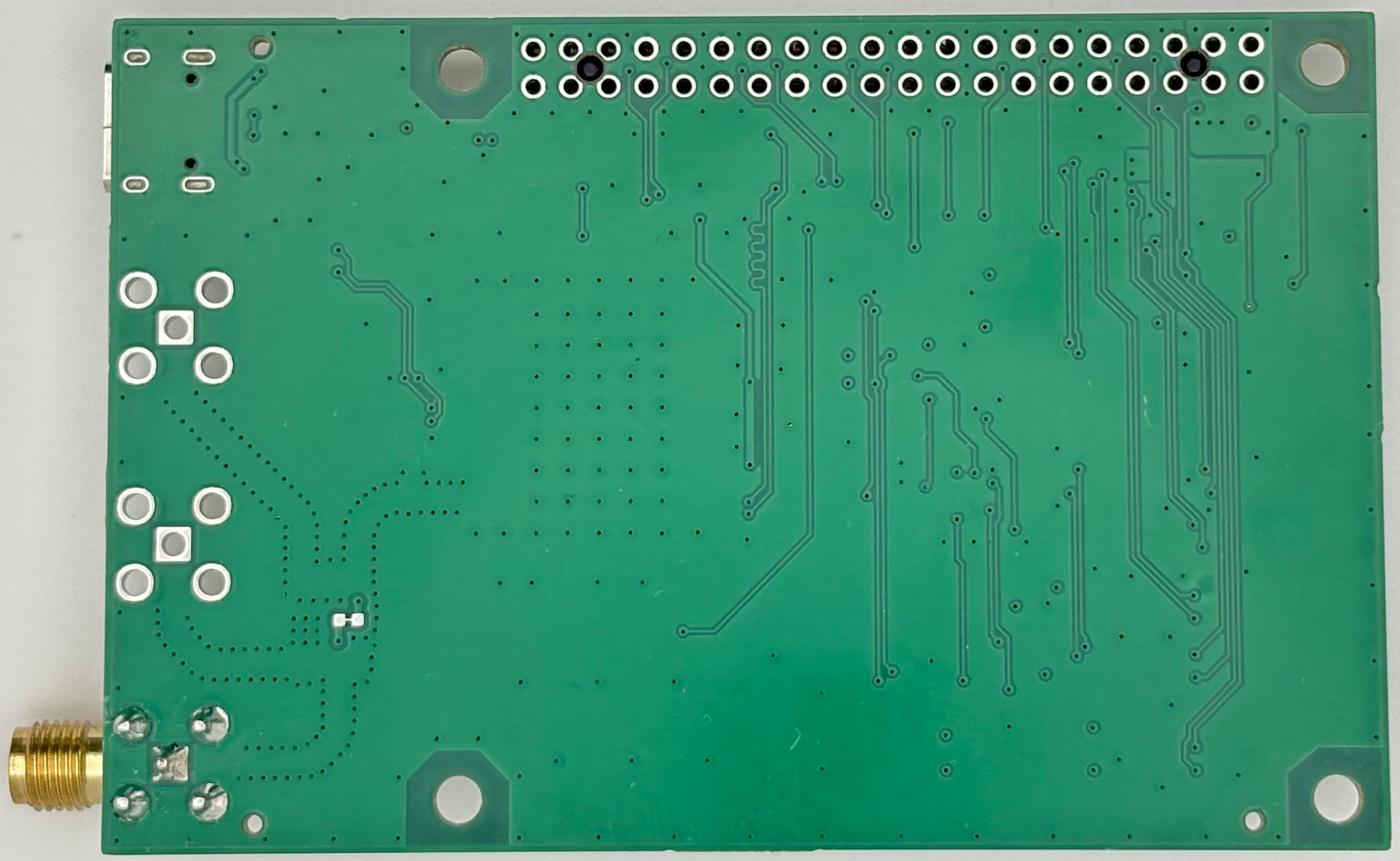

the multi GNSS receiver. this board is easy to connect to Raspberry Pi 5.

First of all

Raspberry Pi との接続コネクタとスペーサーについて
設定は u-center2 を使用してください.
Rpi-ZEDX20PE (末尾 E) は特定用途向です. 仕様は Rpi-ZEDX20P と同じです.
基板上のチップ抵抗の接続変更により USB Type-C コネクタの接続を USB-UART でなく ZED-X20P に直接接続でき通信ができます. 但し, 正式サポートされているものではなく, USB からのファームアップデートはできませんので, デフォルトの接続での使用をお進めします.

Specifications

  • GNSS module: ublox ZED-X20P
  • 受信周波数: L1, L2, L5, L6, L-band
  • RTK 対応 (基準局, 移動局)

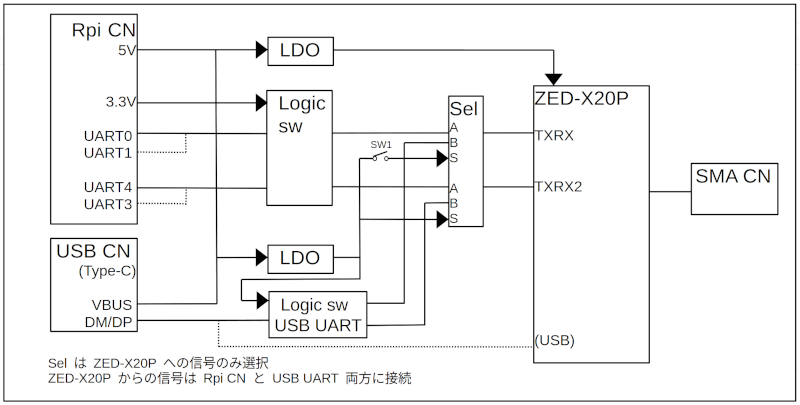

  • インターフェイス: Raspberry Pi 5 GPIO (UART0, UART4), USB Type-C (UART と USB で切り換えになります)
  • UART インターフェイス電圧: 3.3V, 3.3V喪失時バススイッチで Raspberry Pi 側への電圧をカット
  • 電源供給: Raspberry Pi 5 の GPIO ピンまたは USB Type-Cポートからの 5V 給電
  • 電源電圧: 5V 100mA (アンテナ電力は含まず)
  • 基板サイズ: 85 x 56 mm, Raspberry Pi 基板サイズ

    • Documents

    製品説明書 JP

    Schematics

    Configuration files

    Examples (code, setup, etc)
